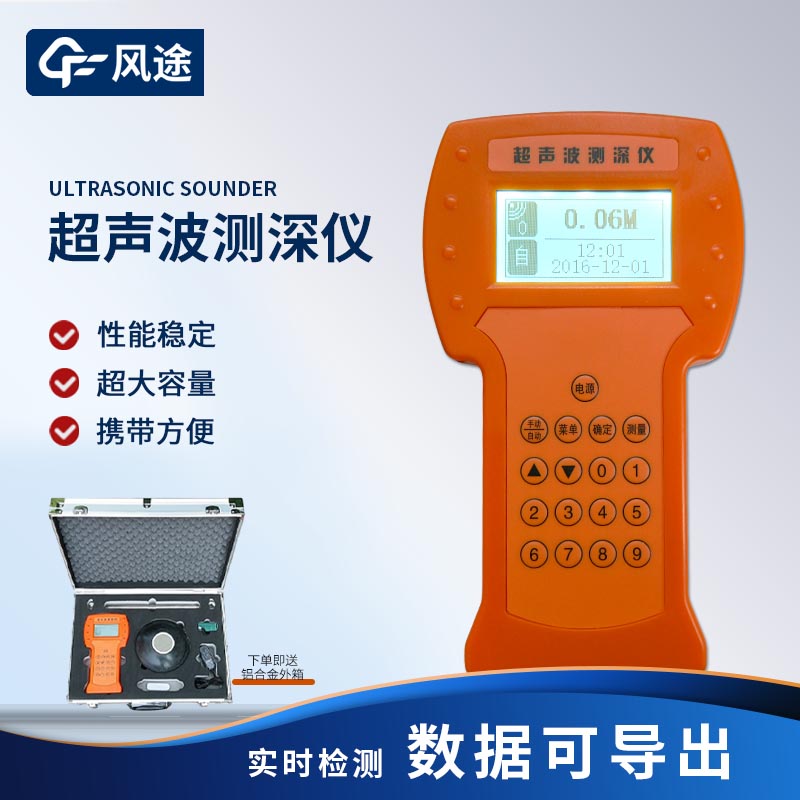

船舶超声波水深测深仪

作者:全自动气象站监测设备     出处:自动气象站     发布时间:2024-10-11 15:57:12

超声波水深测深仪是一种利用超声波在水中传播的特性来测量水深的仪器。它通过发射超声波并接收其反射回来的信号,来确定水下物体的距离。这种仪器广泛应用于海洋学研究、航海导航、水下工程等领域。

超声波测深仪的工作原理基于声波在水中的传播速度是恒定的。当测深仪发射超声波时,声波会向下传播,遇到水底或其他物体后反射回来。测深仪接收到反射波的时间,通过计算声波往返的总时间,再结合声波在水中的速度,就能得出发射点到反射点的距离,即水深。

为了避免水中生物和机械震动产生的声波干扰,超声波测深仪通常使用高于20kHz的超声波。常用的发射频率有200kHz、50kHz和38kHz等,其中频率越低,能探测的深度越大。这是因为低频声波在水中的衰减较小,能传播更远的距离。然而,不同频率的发射机和换能器必须是匹配的,以确保测深仪能够准确测量。

超声波测深仪的优点包括测量速度快、操作简便、数据准确。它可以直接通过记录器和数字显示器显示船底到水底的距离,也可以快速计算并显示水面到水底的距离。这对于航海安全和海洋资源的勘探具有重要意义。

超声波测深仪利用换能器发射超声波来测量水深。换能器是测深仪的关键部件,安装在船底,易受损。它将电信号转换为超声波,向下发射至海底。当测深仪无法工作时,应检查换能器。通常,换能器与主机之间通过电缆和匹配盒连接,以防止信号衰减。检查时,应在匹配盒处断开电缆,使用万用表测量换能器电阻,正常应大于100KΩ。若电阻异常或电缆对地电阻非无穷大,说明换能器或电缆可能损坏。
